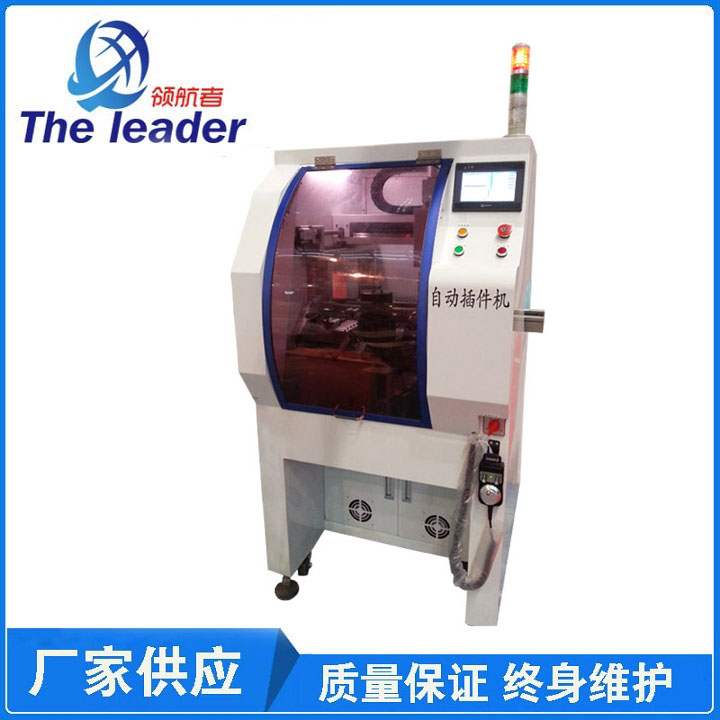

LHZ-1003 异形元件插件机

设备参数：

理论速度	1800--2000点/小时
插入不良率	小于500PPM
插入方向	0－360度（增量1度）
基板尺寸	最小50mm×50mm，最大250mm×350mm
基板厚度	0.79-2.36mm
元件规格	最大高度为40mm，（可定做）
元件种类	市面上90％以上的电子元件，如：电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、变压器、电位器、保险丝座、熔断丝等，
元件引线剪脚长度	1.5--5.0±0.3mm（可定做）
料站数量	3站（推存使用站数），可选（1-3站）
机器尺寸(长×宽×高)	主机尺寸：长1000mm×宽1100mm×高1600mm
机器重量	700KG（3站）
使用电源	220V，AC（单相）50HZ
使用功率	0.8KW（节能型）
使用气压	0.5--0.7Mpa
用气量	0.3立方/分钟
使用环境温度	5-25度
机器噪音	65分贝
驱动系统	AC伺服,AC马达
数据输入方式	示教记忆
控制系统	中文操作界面，触摸液晶显示器
插件密度	元件本体之间1mm间距
工作方式	四轴坐标式工作
元件上料方式	定做上料飞达
线路板输送方式	自动（在线式）

产品说明：
★LHZ-1000系列机器是本公司最新研发的高速异形元件插件机，专业针对以往AI插件机无法完成的插件作业，提供了完美的插件解决方案。
★独立的多套伺服控制系统，完成高稳定的插件性能，达到高速度高密度的完美插装效果。
★本设备适用各种异形电子元器件插件，解决现有插件机不能插的元器件的插件问题，可替代人工，节省大量劳动力，实现自动化产线及自动化工厂作业。
★主要适用的元器件有：各种电容、晶体、光耦、电子变压器、整流桥、端子座、保险丝等。
★采用高精度的4轴机械手定位，插件精度高，效率快。
★3个高速旋转型取料机械手，能适应多达3种异形物料的插件。
★全中文操作系统，编程简单易学，维护方便。

工作流程：
★输送带将PCB板送至机械手下方，定位OK后，机械手移动至供料器位置抓取元器件，然后再移动至设置位置，准确的将元器件插入PCB板上，设置元件插完后，PCB板自动流出，工作完成。
